QT係列電動執行器

首頁 > 產品中心 > QT係列電動執行器

< >

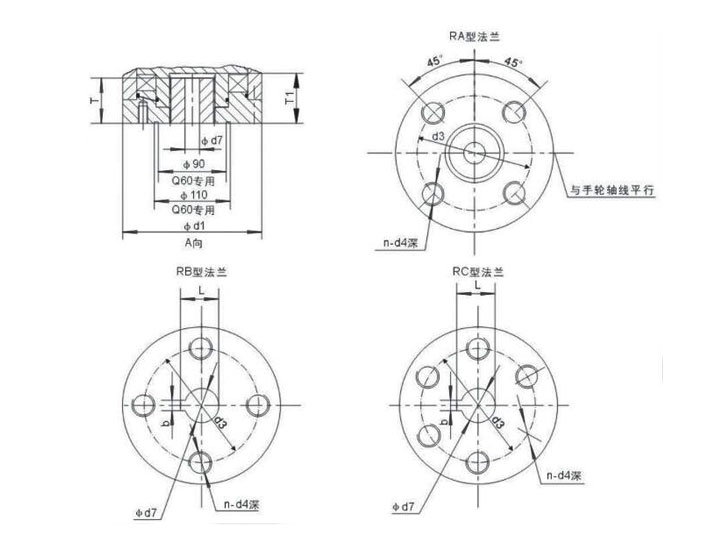

關鍵詞：QT閥門電動執行器-連接尺寸

所屬分類：QT係列電動執行器

產品概述：型號法蘭號d1 d3 d7bLTT1 n-d4 標準尺寸預留尺寸 ^大允許 QT2RAF0512550-1022--45494-M6QT2RAF0712570-1532--46494-M8QT2RAF10125102-1532--46494-M10QT2RB2”12557.1512.6102231445494-M6QT2RB2.5”12557.1512.6102231445494-M6QT2RB3”12557.1512.6102231445494-M6QT2…

在線谘詢

產品詳情圖片集錦

型號	法蘭號		d1	d3	d7			b	L	T	T1	n-d4
型號	法蘭號		d1	d3	標準尺寸	預留尺寸	^大允許	b	L	T	T1	n-d4
QT2	RA	F05	125	50	-	10	22	-	-	45	49	4-M6
QT2	RA	F07	125	70	-	15	32	-	-	46	49	4-M8
QT2	RA	F10	125	102	-	15	32	-	-	46	49	4-M10
QT2	RB	2”	125	57.15	12.6	10	22	3	14	45	49	4-M6
QT2	RB	2.5”	125	57.15	12.6	10	22	3	14	45	49	4-M6
QT2	RB	3”	125	57.15	12.6	10	22	3	14	45	49	4-M6
QT2	RB	4”	125	69.85	15.77	15	32	5	18.07	46	49	4-M10
QT2	RB	5”	125	69.85	18.92	15	32	5	21.22	46	49	4-M10
QT2	RB	6”	125	69.85	18.92	15	32	5	21.22	46	49	4-M10
QT3	RA	F10	150	102	-	15	32	-	-	46	52	4-M10
QT4	RA	F12	175	125	-	20	42	-	-	58	63	4-M12
QT4	RA	F14	175	140	-	20	42	-	-	58	63	4-M16
QT4	RB	8”	175	88.9	22.1	20	42	5	24.4	58	63	4-M12
QT4	RB	10”	175	88.9	28.45	20	42	8	31.75	58	63	4-M12
QT4	RB	12”	175	107.95	31.6	20	42	8	34.6	58	63	4-M12
QT4	RB	14”	175	107.95	31.6	20	42	8	34.6	58	63	4-M12
QT4	RC	Q60	175	140	28	20	42	8	31.3	58	63	6-M10
