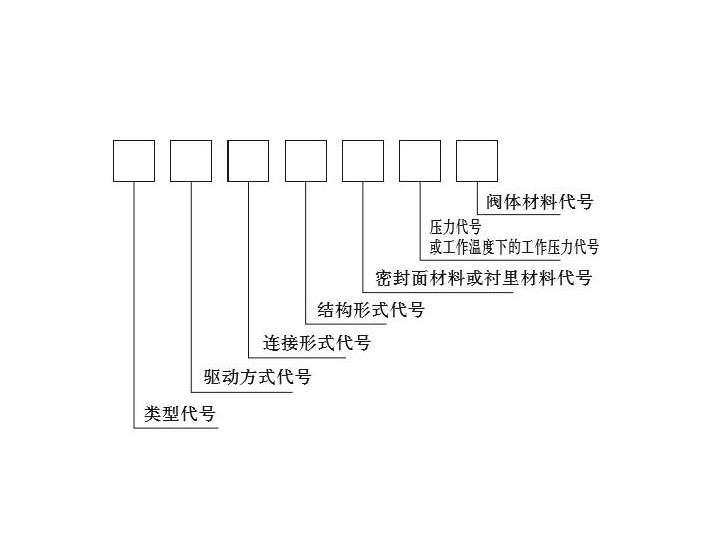

閥門型號由7個部分組成，其含義如下所示：
1. 類型代號用漢語拚音字母表示：
閥門的類型代號
|
類型 |
代號 |
|
閘閥 |
Z |
|
截止閥 |
J |
|
節流閥 |
L |
|
球閥 |
Q |
|
蝶閥 |
D |
|
隔膜閥 |
G |
|
旋塞閥 |
X |
|
止回閥和底閥 |
H |
|
減壓閥 |
Y |
|
蒸汽疏水閥 |
S |
|
彈簧載荷安全閥 |
A |
|
杠杆式安全閥 |
GA |
|
第二功能作用名稱 |
代號 |
|
保溫型 |
B |
|
低溫型 |
D |
|
防火型 |
F |
|
緩閉型 |
H |
|
排渣型 |
P |
|
快速型 |
Q |
|
（閥杆密封）波紋管型 |
W |
|
低溫型指允許使用溫度低於46℃以下的閥門 |
|
2. 驅動方式代號用阿拉伯數字表示
|
驅動方式 |
代號 |
|
電磁動 |
0 |
|
電磁-液動 |
1 |
|
電-液動 |
2 |
|
蝸輪 |
3 |
|
正齒輪 |
4 |
|
錐齒輪 |
5 |
|
氣動 |
6 |
|
液動 |
7 |
|
氣-液動 |
8 |
|
電動 |
9 |
|
注：代號1、2、8是用在閥門啟閉時，需要兩種動力源同時對閥門進行操作 |
|
注1：安全閥、減壓閥、疏水閥、手輪直接連接閥杆操 作結構式的閥門，本代號省略，不表示 注2：對於氣動或液動機構操作的閥門：常開式用6K、7K表示；常閉式用6B、7B表示 注3：防爆電動裝置的閥門用9B表示
3. 連接形式代號用阿拉伯數字表示
|
連接形式 |
代號 |
|
內螺紋 |
1 |
|
外螺紋 |
2 |
|
法蘭式 |
4 |
|
焊接式 |
6 |
|
對夾 |
7 |
|
卡箍 |
8 |
|
卡套 |
9 |
4. 結構形式代號用阿拉伯數字表示
（1）閘閥結構形式
|
結構形式 |
代號 |
|||||
|
閥杆升降式
（明杆）
|
楔式閘板 |
彈性閘板 |
0 |
|||
|
鋼性閘板 |
單閘板 |
1 |
||||
|
雙閘板 |
2 |
|||||
|
平行式閘板 |
單閘板 |
3 |
||||
|
雙閘板 |
4 |
|||||
|
閥杆非升降式 |
楔式閘板 |
單閘板 |
5 |
|||
|
雙閘板 |
6 |
|||||
|
平行式閘板 |
單閘板 |
7 |
||||
|
雙閘板 |
8 |
|||||
（2）截止閥、節流閥和柱塞閥結構結構形式
|
結構形式 |
代號 |
結構形式 |
代號 |
||
|
閥瓣非 平衡式 |
直通流道 |
1 |
閥瓣 平衡式 |
直流流道 |
6 |
|
Z形流道 |
2 |
角式流道 |
7 |
||
|
三通流道 |
3 |
- |
- |
||
|
角式流道 |
4 |
- |
- |
||
|
直流流道 |
5 |
- |
- |
||
（3）球閥結構形式代號
|
結構形式 |
代號 |
結構形式 |
代號 |
||
|
浮 動 求 |
直通流道 |
1 |
固 定 球 |
直流流道 |
6 |
|
Y形三通流道 |
2 |
四通流道 |
7 |
||
|
L形三通流道 |
4 |
T形三通流道 |
8 |
||
|
T形三通流道 |
5 |
L形三通流道 |
9 |
||
|
- |
- |
半球直通 |
0 |
||
（4）蝶閥結構形式代號
|
結構形式 |
代號 |
結構形式 |
代號 |
||
|
密 封 型 |
單偏心 |
0 |
非 密 封 型 |
單偏心 |
5 |
|
中心垂直板 |
1 |
中心垂直板 |
6 |
||
|
雙偏心 |
2 |
雙偏心 |
7 |
||
|
三偏心 |
3 |
三偏心 |
8 |
||
|
連杆機構 |
4 |
連杆機構 |
9 |
||
（4）蝶閥結構形式代號
|
結構形式 |
代號 |
結構形式 |
代號 |
|
屋脊流道 |
1 |
直流流道 |
6 |
|
直流流道 |
5 |
Y形角式流道 |
8 |
（6）旋塞閥結構形式代號
|
結構形式 |
代號 |
結構形式 |
代號 |
||
|
填料 密封 |
直通流道 |
3 |
油 |
直通流道 |
7 |
|
T形三通流道 |
4 |
T形三通流道 |
8 |
||
|
四通流道 |
5 |
- |
- |
||
（7）止回閥結構形式代號
|
結構形式 |
代號 |
結構形式 |
代號 |
||
|
升降 |
直通流道 |
1 |
旋啟 |
單瓣結構 |
4 |
|
立式結構 |
2 |
多瓣結構 |
5 |
||
|
角式流道 |
3 |
雙瓣結構 |
6 |
||
|
- |
- |
- |
蝶形止回式 |
7 |
|
|
結構形式 |
代號 |
結構形式 |
代號 |
||
|
彈簧載 |
帶散熱片全啟 |
0 |
彈簧載荷 |
微啟式、雙聯閥 |
3 |
|
微啟式 |
1 |
微啟式 |
7 |
||
|
全啟式 |
2 |
全啟式 |
8 |
||
|
帶扳手全啟式 |
4 |
- |
- |
||
|
杠杆式 |
單杠杆 |
2 |
帶控製機 |
|
6 |
|
雙杠杆 |
4 |
|
|
9 |
|
（9）減壓閥結構形式代號
|
結構形式 |
代號 |
結構形式 |
代號 |
|
薄膜式 |
1 |
波紋管式 |
4 |
|
彈簧薄膜式 |
2 |
杠杆式 |
5 |
|
活塞式 |
3 |
- |
- |
（10）蒸汽疏水閥結構形式代號
|
結構形式 |
代號 |
結構形式 |
代號 |
|
浮球式 |
1 |
蒸汽壓力式或膜盒式 |
6 |
|
浮桶式 |
3 |
雙金屬片式 |
7 |
|
液體或固體膨脹式 |
4 |
脈衝式 |
8 |
|
鍾形浮子式 |
5 |
固盤熱動力式 |
9 |
（11）排汙閥結構形式代號
|
結構形式 |
代號 |
結構形式 |
代號 |
||
|
液麵 連接 排放 |
截止形直通式 |
1 |
液底 間斷 排放 |
截止型直流式 |
5 |
|
截止型角式 |
2 |
截止型直通式 |
6 |
||
|
- |
- |
截止型角式 |
7 |
||
|
- |
- |
浮動閘板直通式 |
8 |
||
5. 密封麵或襯裏材料代號用漢語拚音字母表示
|
密封麵或襯裏材料 |
代號 |
|
錫基軸承合金（巴氏合金） |
B |
|
搪瓷 |
C |
|
滲氮鋼 |
D |
|
氟塑料 |
F |
|
陶瓷 |
G |
|
Cr13係不鏽鋼 |
H |
|
襯膠 |
J |
|
蒙乃爾合金 |
M |
|
尼龍塑料 |
N |
|
滲硼鋼 |
P |
|
襯鉛 |
Q |
|
奧氏體不鏽鋼 |
R |
|
塑料 |
S |
|
銅合金 |
T |
|
橡膠 |
X |
|
硬質合金 |
Y |
注：1隔膜閥以閥體表麵材料代號表示
2閥門密封副材料均（jun1）為閥門的本體材料時，密封麵 材料代號用“W”表示
6.壓力代號
閥門使用的壓力級符合GB/T1048的規定時，采用GB/T1048標準10倍的兆帕單位（MPa）數值表示 當介質^高溫度超過425℃時，標注^高工作溫度下的 工作壓力代號壓力等級采用磅級（Ib）或K級單位的閥門，在型 號編製時，應在壓力代號欄後有Ib或K的單獨符號 ,公稱壓力小於等於1.6MPa的灰鑄鐵閥門的閥體材料代號在編製時予以省略公稱壓力大於等於2.5MPa的碳素鋼閥門的閥體材 料代號在編製時予以省略。
7.閥體材料代號用漢語拚音字母表示
|
碳鋼 |
C |
|
Cr13係不鏽鋼 |
H |
|
鉻鉬係鋼 |
I |
|
可鍛鑄鐵 |
K |
|
鋁合金 |
L |
|
鉻鉬係不鏽鋼 |
P |
|
球墨鑄鐵 |
Q |
|
鉻鎳鉬係不鏽鋼 |
R |
|
塑料 |
S |
|
銅及銅合金 |
T |
|
鈦及鈦合金 |
Ti |
|
灰鑄鐵 |
Z |
|
|
|
閥門的命名
閥門的名稱按驅動方式、連接形式、結構形式、襯裏材 料和類型命名。但下述內容在命名中均與省略：
①連接形式中：“法蘭”
②結構形式中： a.閘閥的“明杆”、“彈性”、“剛性”、和“單閘板” b.截止閥和節流閥的“直通式” c.球閥的“浮動球”、“固定球”和“直通式” d.蝶閥的“垂直板式”e.隔膜閥的“屋脊式” f.旋塞閥的“填料”和“直通式” g.止回閥的“直通式”和“單瓣式” h.安全閥的“不密封式”、“閥座密封麵材料”
閥門型號和名稱編製方法示例
例1電動、法蘭連接、明杆楔式雙閘板、閥座密封 麵材料由閥體直接加工、公式壓力PN=0.1Mpa、閥體 材料為灰鑄鐵的閘閥：Z942W -1電動楔式雙閘板閘閥
例2手動、外螺紋連接、浮動直通式，閥座密封材 料為氟塑料、公稱壓力PN=4.0Mpa、閥體材料為1Cr18Ni9Ti的球閥：Q21F-40P外螺紋球閥
例3氣動常開式、法蘭連接、屋脊式結構並襯膠， 公稱壓力PN=0.6MP，閥體材料為灰鑄鐵的隔膜閥： G6 K41J-6氣動常開式襯膠隔膜閥
例4液動、法蘭連接、垂直板式、閥座密封麵材料 為鑄銅、閥瓣密封麵材料為橡膠。公稱壓力 PN=0.25MPa，閥體材料為灰鑄鐵的蝶閥：D741X-2.5液動蝶閥
例5電動驅動、對焊接連接、直通式、閥座密封麵 材料為堆焊硬質合金、工作溫度540℃的工作壓力為17.0MPa、閥體材料絡鉬釩鋼的截止閥：J961Y-P54170V電動焊接截止閥
|
口徑 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1400 |
|
2.5 |
Z5 |
Z5 |
Z5 |
Z5 |
Z10 |
Z10 |
Z15 |
Z15 |
Z20 |
Z20 |
Z30 |
Z30 |
Z45 |
Z45 |
Z60 |
Z60 |
Z60 |
Z90 |
Z90 |
Z120 |
Z180 |
|
6 |
Z5 |
Z5 |
Z5 |
Z10 |
Z15 |
Z15 |
Z15 |
Z20 |
Z20 |
Z30 |
Z30 |
Z45 |
Z45 |
Z60 |
Z60 |
Z60 |
Z90 |
Z120 |
Z120 |
Z180 |
Z180 |
|
10 |
Z5 |
Z10 |
Z10 |
Z10 |
Z15 |
Z15 |
Z15 |
Z20 |
Z20 |
Z30 |
Z45 |
Z45 |
Z60 |
Z60 |
Z90 |
Z90 |
Z120 |
Z120 |
Z180 |
Z250 |
Z250 |
|
16 |
Z5 |
Z10 |
Z10 |
Z15 |
Z20 |
Z20 |
Z20 |
Z30 |
Z30 |
Z45 |
Z90 |
Z120 |
Z120 |
Z180 |
Z180 |
Z350 |
Z350 |
|
|
|
|
|
25 |
Z5 |
Z10 |
Z10 |
Z15 |
Z20 |
Z20 |
Z20 |
Z30 |
Z30 |
Z60 |
Z90 |
Z120 |
Z120 |
Z180 |
Z250 |
Z500 |
Z500 |
|
|
|
|
|
40 |
Z5 |
Z10 |
Z10 |
Z15 |
Z20 |
Z20 |
Z30 |
Z30 |
Z45 |
Z60 |
Z90 |
Z120 |
Z180 |
Z250 |
Z500 |
Z800 |
|
|
|
|
|
|
64 |
Z10 |
Z10 |
Z10 |
Z20 |
Z20 |
Z30 |
Z30 |
Z45 |
Z60 |
Z90 |
Z120 |
Z180 |
Z250 |
Z500 |
Z500 |
Z800 |
|
|
|
|
|
|
100 |
Z10 |
Z15 |
Z20 |
Z20 |
Z30 |
Z45 |
Z60 |
Z90 |
Z120 |
Z180 |
Z250 |
Z500 |
Z500 |
Z800 |
|
|
|
|
|
|
|
|
160 |
Z15 |
Z15 |
Z20 |
Z30 |
Z30 |
Z60 |
Z90 |
Z120 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
320 |
Z20 |
Z20 |
Z45 |
Z60 |
Z90 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
10 |
Z5 |
Z5 |
Z5 |
Z5 |
Z5 |
Z5 |
Z5 |
Z10 |
Z15 |
Z20 |
Z30 |
Z45 |
Z60 |
Z90 |
Z120 |
Z250 |
|
16 |
Z5 |
Z5 |
Z5 |
Z5 |
Z5 |
Z5 |
Z10 |
Z20 |
Z20 |
Z30 |
Z45 |
Z60 |
Z120 |
Z180 |
Z250 |
Z350 |
|
25 |
Z5 |
Z5 |
Z5 |
Z5 |
Z5 |
Z10 |
Z10 |
Z20 |
Z20 |
Z30 |
Z45 |
Z60 |
Z180 |
Z250 |
|
|
|
40 |
Z5 |
Z5 |
Z5 |
Z5 |
Z5 |
Z10 |
Z10 |
Z20 |
Z30 |
Z45 |
Z60 |
Z90 |
|
|
|
|
|
64 |
Z5 |
Z5 |
Z5 |
Z5 |
Z10 |
Z10 |
Z20 |
Z30 |
Z45 |
Z90 |
Z120 |
|
|
|
|
|
|
100 |
Z5 |
Z5 |
Z5 |
Z10 |
Z10 |
Z20 |
Z30 |
Z45 |
Z60 |
Z120 |
Z180 |
|
|
|
|
|
|
160 |
Z5 |
Z10 |
Z10 |
Z30 |
Z30 |
Z30 |
Z45 |
Z90 |
Z120 |
Z180 |
|
|
|
|
|
|
|
320 |
Z5 |
Z10 |
Z10 |
Z45 |
Z45 |
Z45 |
Z90 |
Z120 |
Z250 |
Z500 |
|
|
|
|
|
|
壓力：0.098Mpa（kgf/cm2） 口徑：mm 轉矩：9.8N·m（kfg/m）電動裝置與軟密封蝶閥
|
口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
|
16 |
Q5 |
Q5 |
Q5 |
Q5 |
Q5 |
Q5 |
Q10 |
Q20 |
Q30 |
Q60 |
Q90
Z10
|
Q120
Z15
|
Q200
Z20
|
Q300
Z30
|
Z45 |
Z45 |
Z60 |
Z60 |
Z90 |
Z120 |
|
25 |
Q5 |
Q5 |
Q5 |
Q5 |
Q5 |
Q10 |
Q20 |
Q30 |
Q60 |
Q90 |
Q120
Z10
|
Q200
Z20
|
Q250
Z20
|
Q400
Z30
|
Z45 |
Z60 |
Z60 |
Z90 |
Z120 |
Z180 |
|
40 |
Q5 |
Q5 |
Q5 |
Q5 |
Q10 |
Q10 |
Q20 |
Q30 |
Q60 |
Q90 |
Q120
Z10
|
Q250
Z10
|
Q400
Z30
|
Q500
Z45
|
Z60 |
Z90 |
Z90 |
Z120 |
Z180 |
Z250 |
|
64 |
Q5 |
Q5 |
Q5 |
Q10 |
Q10 |
Q20 |
Q30 |
Q60 |
Q90
Z10
|
Q200
Z10
|
Q200
Z10
|
Q300
Z10
|
Q500
Z30
|
Z45 |
Z60 |
Z90 |
Z90 |
Z120 |
Z180 |
Z250 |
|
100 |
Q5 |
Q5 |
Q5 |
Q10 |
Q10 |
Q20 |
Q60 |
Q90 |
Q200
Z10
|
Q300
Z20
|
Q300
Z20
|
Q500
Z30
|
Z45 |
Z45 |
Z120 |
Z120 |
Z180 |
Z180 |
Z250 |
Z350 |
壓力：0.098Mpa（kgf/cm2） 口徑：mm 轉矩：9.8N·m（kfg/m）電動裝置與通風蝶閥
|
通徑 |
50 |
60 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1100 |
1200 |
1400 |
1600 |
1800 |
2000 |
|
電裝 |
Q10 |
Q10 |
Q10 |
Q10 |
Q10 |
Q10 |
Q10 |
Q10 |
Q10 |
Q20 |
Q20 |
Q20 |
Q20 |
Q40 |
Q40 |
Q80 |
Q120 |
Q200 Z20 |
Q250 |
Q300 |
Q400 |
Q400 |
Z45 |
Z60 |
壓力：0.098Mpa（kgf/cm2） 口徑：mm 轉矩：9.8N·m（kfg/m）電動裝置與橡膠密封蝶閥
|
口徑 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1100 |
1200 |
1400 |
1600 |
1800 |
|
2.5 |
Q10 |
Q10 |
Q10 |
Q10 |
Q10 |
Q60 |
Q60 |
Q90 |
Q90 |
Q120 |
Q120 |
Q250 |
Q250 |
Q500 |
Q500 |
Z60 |
Z60 |
Z60 |
Z90 |
Z120 |
Z120 |
|
6 |
Q10 |
Q10 |
Q20 |
Q20 |
Q60 |
Q60 |
Q90 |
Q90 |
Q120 |
Q200 |
Q150 |
Q250 |
Q500 |
Z45 |
Z60 |
Z60 |
Z90 |
Z90 |
Z120 |
Z120 |
|
|
10 |
Q10 |
Q10 |
Q20 |
Q20 |
Q60 |
Q90 |
Q90 |
Q120 |
Q200 |
Q250 |
Q400 |
Q500 |
Z45 |
|
Z90 |
Z90 |
Z120 |
Z120 |
|
|
|
|
16 |
Q10 |
Q20 |
Q20 |
Q60 |
Q90 |
Q120 |
Q120 |
Q120 |
Q400 |
Q500 |
Z60 |
|
|
|
|
|
|
|
|
|
|
壓力：0.098Mpa（kgf/cm2） 口徑：mm 轉矩：9.8N·m（kfg/m）電動裝置與金屬密封蝶閥
|
口徑
壓力 電裝
|
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1100 |
1200 |
1400 |
1600 |
1800 |
|
1 |
Q5 |
Q5 |
Q10 |
Q10 |
Q20 |
Q30 |
Q60 |
Q60 |
Q90 |
Q120
Z10
|
Q200
Z15
|
Q250
Z15
|
Q3500
Z20
|
Q400
Z20
|
Q500
Z30
|
Z45 |
Z60 |
Z60 |
Z90 |
Z120 |
Z180 |
|
2.5 |
Q10 |
Q10 |
Q10 |
Q20 |
Q60 |
Q60 |
Q90 |
Q120
Z10
|
Q120
Z10
|
Q200
Z15
|
Q200
Z15
|
Q400
Z20
|
Q500
Z30
|
Z45 |
Z60 |
Z60 |
Z90 |
Z90 |
Z120 |
Z180 |
Z180 |
|
6 |
Q10 |
Q10 |
Q20 |
Q20 |
Q60 |
Q90 |
Q120
Z10
|
Q200
Z10
|
Q200
Z15
|
Q250
Z15
|
Q300
Z20
|
Q500
Z30
|
Z45 |
Z60 |
Z90 |
Z90 |
Z90 |
Z120 |
Z180 |
Z250 |
Z350 |
|
10 |
Q10 |
Q20 |
Q20 |
Q30 |
Q90 |
Q120
Z10
|
Q200
Z10
|
Q200
Z15
|
Q250
Z15
|
Q300
Z20
|
Q400
Z20
|
Z45 |
Z60 |
Z90 |
Z90 |
Z90 |
Z120 |
Z180 |
Z250 |
Z350 |
|
|
16 |
Q10 |
Q20 |
Q20 |
Q60 |
Q90
Z10
|
Q150
Z10
|
Q200
Z15
|
Q300
Z20
|
Q400
Z20
|
Z45
Q500
|
Z60 |
Z90 |
Z90 |
Z90 |
Z120 |
Z120 |
Z180 |
Z250 |
Z350 |
||
|
25 |
Q20 |
Q20 |
Q30 |
Q60 |
Q200
Z10
|
Q200
Z15
|
Q250
Z15
|
Q400
Z20
|
Q450
Z20
|
Z20 |
Z60 |
Z90 |
Z90 |
Z120 |
Z180 |
Z180 |
Z250 |
||||
|
40 |
Q20 |
Q60 |
Q90 |
Q200
Z15
|
Q250
Z15
|
Q400
Z20
|
Z30 |
Z45 |
Z45 |
Z60 |
Z120 |
Z180 |
Z180 |
||||||||
|
64 |
Q120 |
Q200
Z10
|
Q250
Z15
|
Q300
Z15
|
Q500
Z20
|
Z45 |
Z60 |
Z60 |
Z90 |
Z180 |
Z250 |
||||||||||
|
100 |
Q120
Z10
|
Q200
Z15
|
Q300
Z20
|
Q400
Z20
|
Z30 |
Z45 |
Z90 |
Z90 |
Z120 |
Z250 |
壓力：0.098Mpa（kgf/cm2） 口徑：mm 轉矩：9.8N·m（kfg/m）電動裝置與刀型閘閥/漿液閥
|
通徑 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
力矩 |
Z10 |
Z10 |
Z10 |
Z10 |
Z10 |
Z10 |
Z15 |
Z20 |
Z20 |
Z30 |
Z30 |
Z45 |
Z45 |
Z45 |
Z60 |
Z90 |
Z120 |
Z120 |
壓力：0.098Mpa（kgf/cm2） 口徑：mm 轉矩：9.8N·m（kfg/m）電動裝置與高溫焊接閘閥
|
型號 |
公稱通徑 |
壓力 |
電裝 型號 |
型號 |
公稱通徑 |
壓力 |
電裝 型號 |
型號 |
公稱通徑 |
壓力 |
電裝 型號 |
|
Z960Y-200 |
175 |
20 |
Z120 |
Z960Y-320 |
125 |
32 |
Z120 |
Z962Y-P54140V |
250 |
14 |
Z250 |
|
225 |
Z90 |
175 |
Z180 |
Z962Y-P54140V |
125 |
14 |
Z90 |
||||
|
250 |
Z90 |
225 |
Z250 |
175 |
Z120 |
||||||
|
Z962Y-250 |
125 |
25 |
Z120 |
Z960Y-P54100V |
176 |
10 |
Z90 |
Z962Y-P54170V |
225 |
17 |
Z180 |
|
175 |
Z120 |
225 |
Z120 |
100 |
Z90 |
||||||
|
225 |
Z180 |
250 |
Z120 |
125 |
Z90 |
||||||
|
Z960Y-250 |
100 |
25 |
Z90 |
Z962Y-P54100V |
300 |
10 |
Z60 |
150 |
Z120 |
||
|
125 |
Z120 |
150 |
Z120 |
175 |
Z120 |
||||||
|
150 |
Z120 |
225 |
Z120 |
225 |
Z180 |
||||||
|
175 |
Z120 |
250 |
Z120 |
175 |
Z120 |
||||||
|
225 |
Z180 |
125 |
Z90 |
225 |
Z90 |
||||||
|
Z960Y-300 |
225 |
30 |
Z250 |
Z960Y-P54140V |
175 |
14 |
Z120 |
Z962Y-P54170V |
250 |
17 |
Z250 |
|
300 |
Z500 |
225 |
Z180 |
300 |
Z350 |
地址：常州經濟開發區橫山橋芙蓉村委廠區81號
聯係人：賈經理
電話：0519-88868786
