產品概述：4-直流電源0V5-直流電源24V6-S1繼電器1端（開到位）7-S1繼電器2端（開到位）8-S2繼電器1端（關到位）9-S2繼電器2端（關到位）10-S3繼電器1端（開力矩）11-S3繼電器2端（開力矩）12-S4繼電器1端（關力矩）13-S4繼電器2端（關力矩）14-S5繼電器1端（現場/遠控）15-S5繼電器2端（…

在線谘詢

產品詳情圖片集錦

4-直流電源0V

5-直流電源24V

6-S1繼電器1端（開到位）

7-S1繼電器2端（開到位）

8-S2繼電器1端（關到位）

9-S2繼電器2端（關到位）

10-S3繼電器1端（開力矩）

11-S3繼電器2端（開力矩）

12-S4繼電器1端（關力矩）

13-S4繼電器2端（關力矩）

14-S5繼電器1端（現場/遠控）

15-S5繼電器2端（現場/遠控）

16-S7保持繼電器中1端*

17-S7保持繼電器2端*

18-S8保持繼電器1端*

19-S8保持繼電器2端*

20-S9保持繼電器1端*

21-S9保持繼電器2端*

22-閥位反饋電流+

23-閥位反饋電流-

24-

25-緊急動作（ESD）

26-閥位控製電流+

27-閥位控製電流-

28-手動/自動高電壓公共端*

29-S10保持繼電器1端*

30-S10保持繼電器2端*

31-

32-

33-遠程關閉

34-保持/停止

35-遠程打開

36-

37-

38-

39-手動/自動信號選擇端

40-遠程高電壓公共端*

41-手動/自動低電壓公共端*

42-S6繼電器公共端（故障報警）

43-S6繼電器1端（故障報警）

44-S6繼電器2端（故障報警）

45-

46-

47-

警告：連接動力電源前請參照電動執行機構銘牌上的額定電壓值，若選用AIQ產品，當動力電源為三相380V時接1，2，3號端子，當動力電源為單相220V時，接1，2號端子。

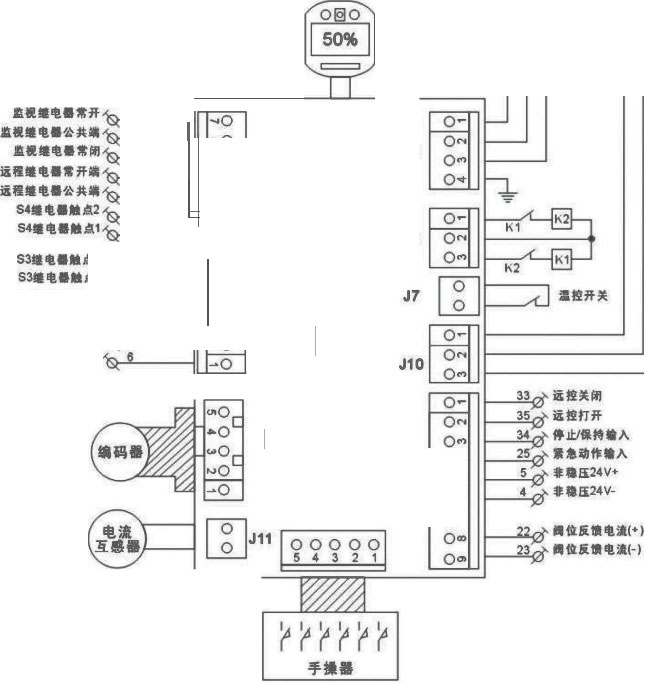

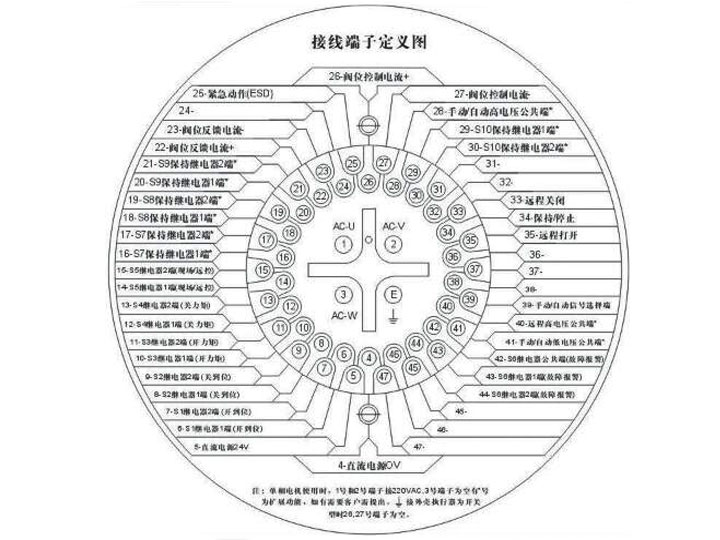

AIQ電氣接線電纜進線口和接線端子

位於中間的進線口為M40*1.5，位於兩邊的2個進線口為M25*1.5，三相（380VAC/50HZ）電源端子4個，單相（220VAC/50HZ）電源端子3個，規格為M5信號端子共44個，規格為M4。

序號	名稱	含義	序號	名稱	含義
	接地符	接大地	24
1	380VAC1**	380V交流電源輸入端	25	緊急動作（ESD）	緊急動作（ESD）
2	380VAC2**	380V交流電源輸入端	26	閥位控製電流+	閥位控製電流+
3	380VAC3**	380V交流電源輸入端	27	閥位控製電流-	閥位控製電流-
4	直流電源0V	24V非穩壓直流電源“-”輸出端	28	手動/自動高電壓公共端*	手動/自動高電壓公共端*
5	直流電源24V	24V非穩壓直流電源“+”輸出端	29	S10保持繼電器1端*	S10保持繼電器1端*
6	S1繼電器1端（開到位）	S1繼電器1端（開到位）	30	S10保持繼電器2端*	S10保持繼電器2端*
7	S1繼電器2端（開到位）	S1繼電器2端（開到位）	31
8	S2繼電器1端（關到位）	S2繼電器1端（關到位）	32
9	S2繼電器2端（關到位）	S2繼電器2端（關到位）	33	遠程關閉	遠程關閉
10	S3繼電器1端（開力矩）	S3繼電器1端（開力矩）	34	保持/停止	保持/停止
11	S3繼電器2端（開力矩）	S3繼電器2端（開力矩）	35	遠程打開	遠程打開
12	S4繼電器1端（關力矩）	S4繼電器1端（關力矩）	36
13	S4繼電器2端（關力矩）	S4繼電器2端（關力矩）	37
14	S5繼電器1端（現場/遠程）	S5繼電器1端（現場/遠程）	38
15	S5繼電器2端（現場/遠程）	S5繼電器2端（現場/遠程）	39	手動/自動信號選擇端	手動/自動信號選擇端
16	S7保持繼電器1端*	S7保持繼電器1端*	40	遠程高電壓公共端*	遠程高電壓公共端*
17	S7保持繼電器2端*	S7保持繼電器2端*	41	手動/自動低電壓公共端*	手動/自動低電壓公共端*
18	S8保持繼電器1端*	S8保持繼電器1端*	42	S6繼電器公共端（故障報警）S	6繼電器公共端（故障報警
19	S8保持繼電器2端*	S8保持繼電器2端*	43	S6繼電器1端（故障報警）	S6繼電器1端（故障報警）
20	S9保持繼電器1端*	S9保持繼電器1端*	44	S6繼電器2端（故障報警）	S6繼電器2端（故障報警）
21	S9保持繼電器2端*	S9保持繼電器2端*	45
22	閥位反饋電流+	閥位反饋電流+	46
23	閥位反饋電流-	閥位反饋電流-	47
