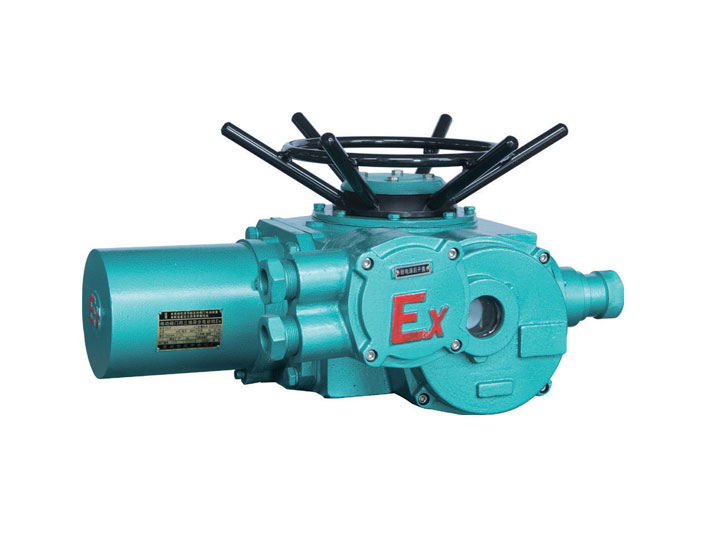

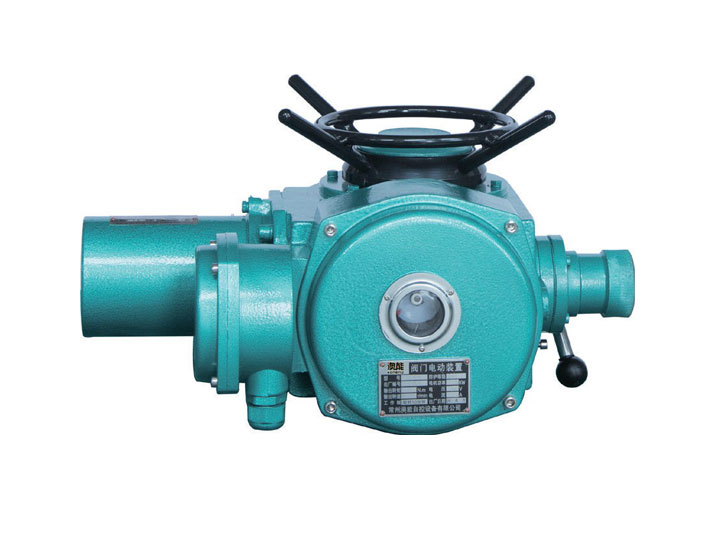

普通型閥門電動裝置-Z型

關鍵詞：普通型閥門電動裝置-Z型

所屬分類：電動裝置 > 普通型閥門電動裝置

產品概述：型號規格及主要性能參數型號規格公稱轉矩（N•m）公稱推力（KN） ^大閥杆直徑 ^大轉圈數（圈）手動速比輸出轉速（r/min）電機功率（KW）參考重量（Kg） Z5502028601：1120.1228Z10100 40 28 60 1：124/360.25/0.3745Z1515024/360.37/0.5550Z…

在線谘詢

產品詳情圖片集錦

基本型閥門電動裝置

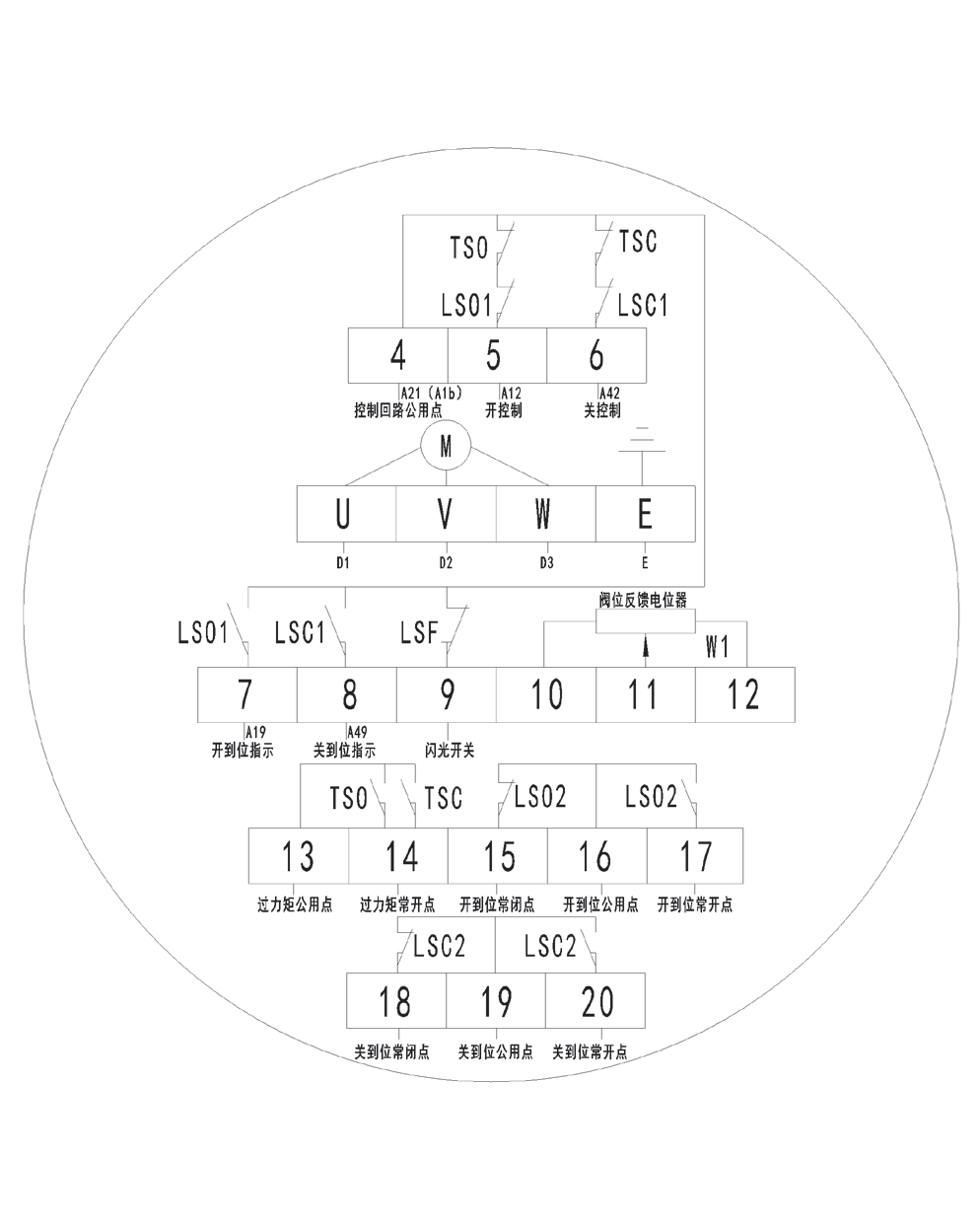

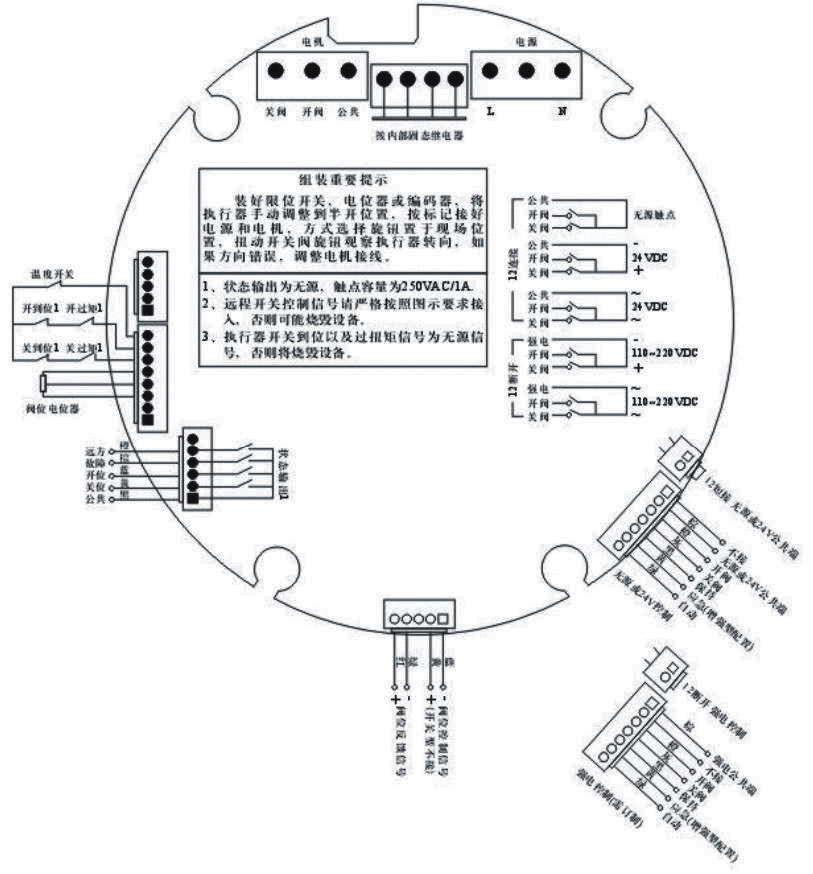

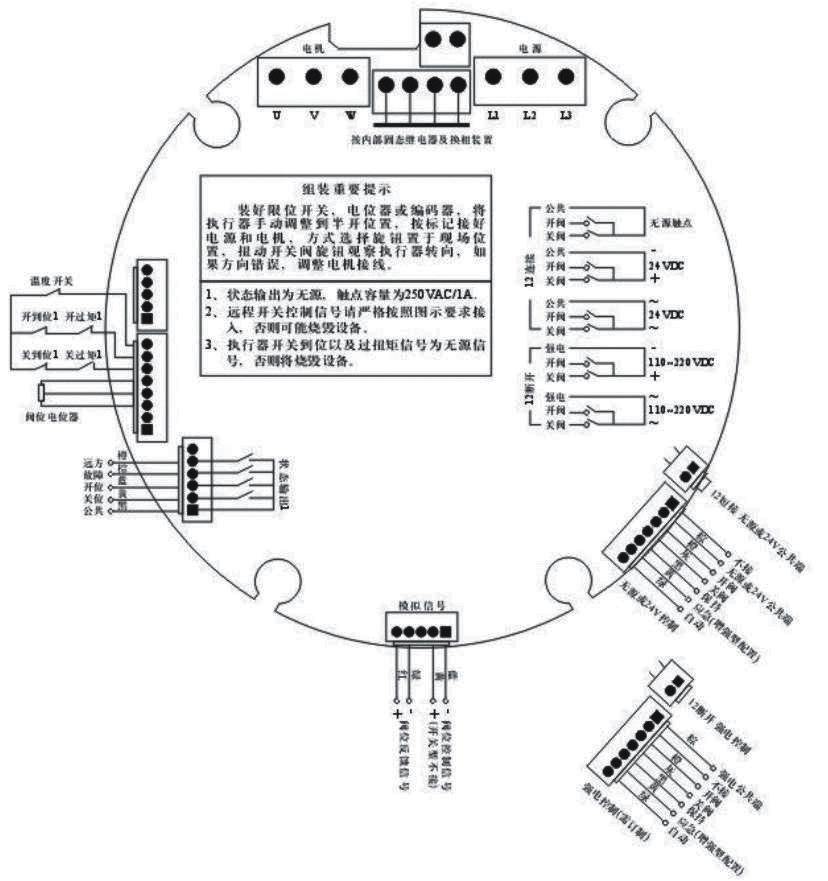

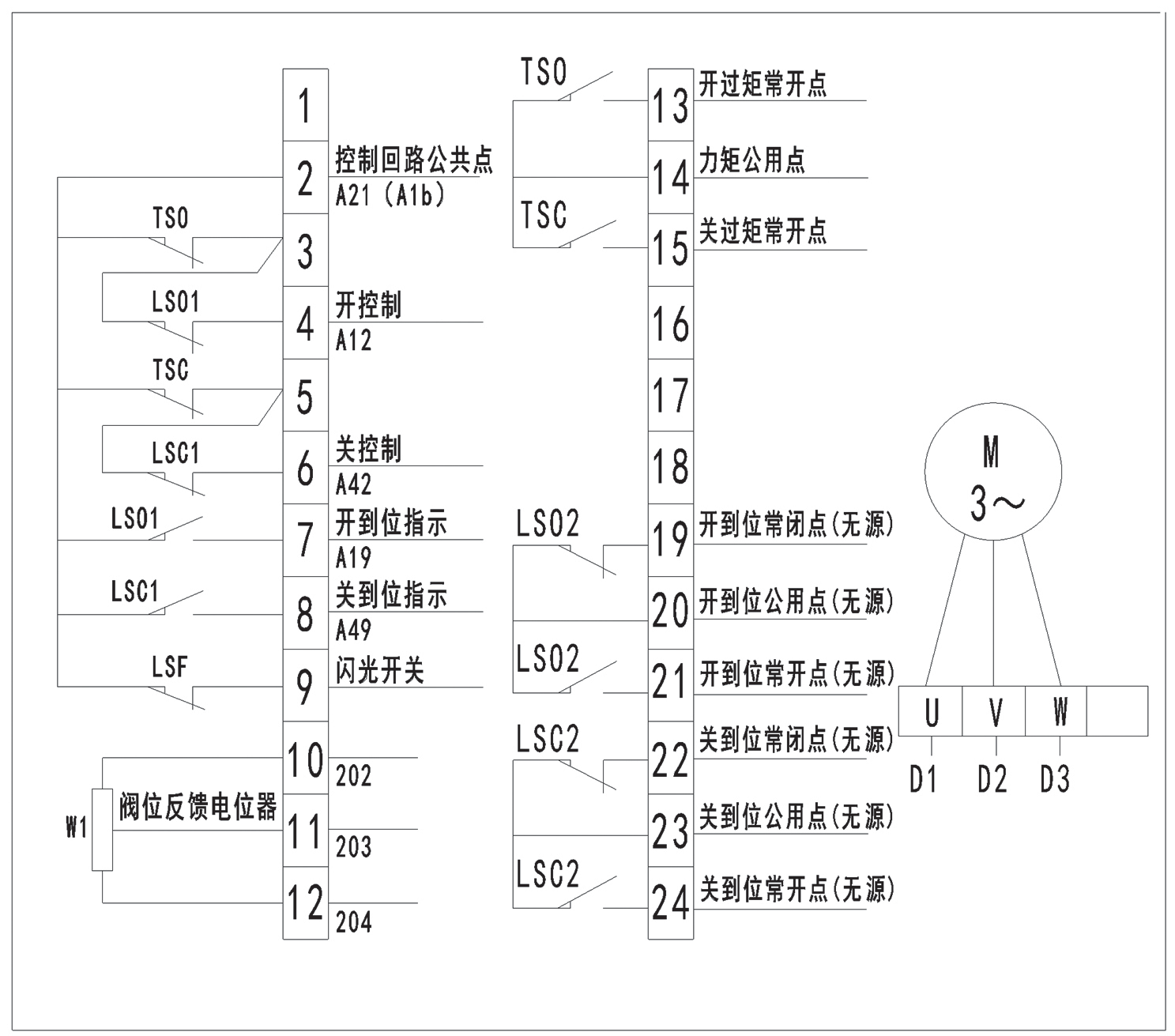

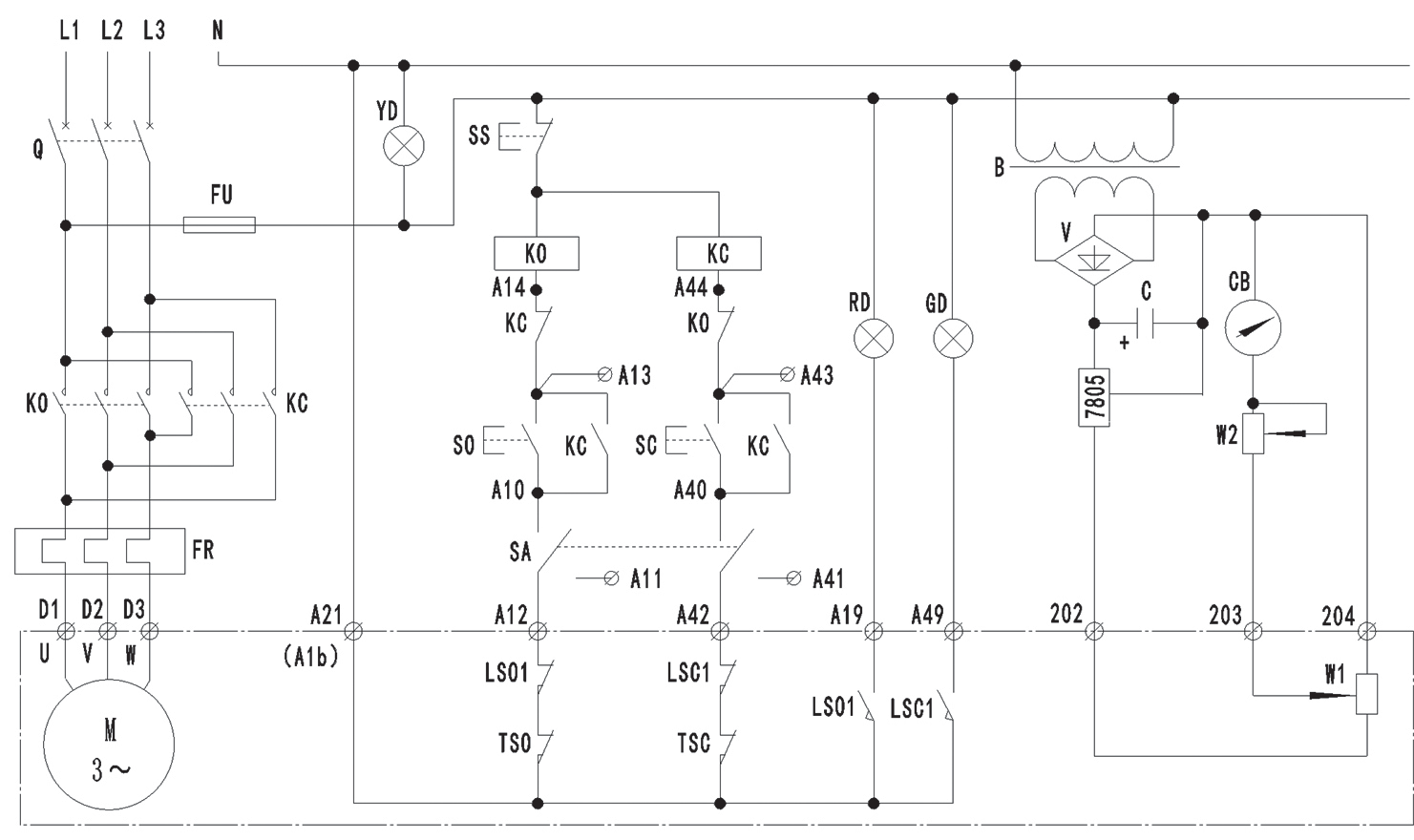

特點：結構簡單，適用於簡單開關控製場合閥門電動裝置隻提供無源開關接點，無電氣控製係統不能獨立使用，需配套控製箱運行
工作環境和主要技術參數
環境溫度：-20～+60°C （特殊訂貨-40～+80°C ）
防護等級：IP55（戶外型）、IP65（隔爆型）、IP67 （特殊訂貨）相對濕度：≤95％（+25°C）周圍介質：戶外型：用於無易燃、易爆、無腐蝕的環境中
隔爆型：ⅡA、ⅡB級T1-T4組爆炸性氣體環境防爆等級：隔爆型 ExdIIBT4
絕緣等級：F級
供電電源：常規三相 380V (50HZ)
特殊三相 415V、660V (50HZ、60HZ)
單相 220V、110V (50HZ、60HZ) （其它電源要求訂貨時提出）工作製：短時10分鍾工作製（特殊訂貨30分鍾）力矩限位：結構簡單，性能可靠的雙向力矩保護
行程限位：采用十進製計數器原理行程限位機構，控製精度高；限位範圍：關限位0-100％開限位0-100％
型號分類

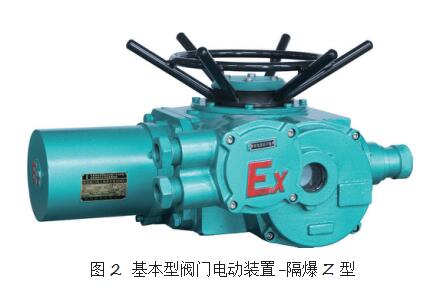

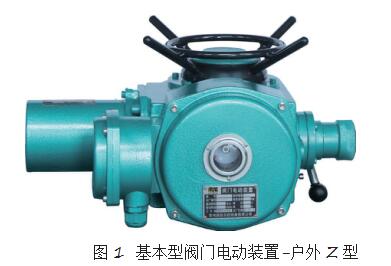

分為戶外型和隔爆型

型號示例

Z30-18W
Z-多回轉閥門電動裝置； 30-公稱扭矩-300N.m； 18-輸出轉速18r/min；W-戶外型；基本型

型號規格及主要性能參數

型號規格	公稱轉矩（N•m）	公稱推力（KN）	^大閥杆直徑	^大轉圈數（圈）	手動速比	輸出轉速（r/min）	電機功率（KW）	參考重量（Kg）
Z5	50	20	28	60	1：1	12	0.12	28
Z10	100	40	28	60	1：1	24/36	0.25/0.37	45
Z15	150	40	28	60	1：1	24/36	0.37/0.55	50
Z20	200	100	40	60	1：1	18/24	0.37/0.55	55
Z30	300	100	40	60	1：1	18/24	0.55/0.75	58
Z45	450	150	48	120	1：1 （20：1）	24/36	1.1/1.5	110
Z60	600	150	48	120	1：1 （20：1）	24/36	1.5/2.2	120
Z90	900	200	60	120	1：1 （25：1）	24/36	2.2/3	139
Z120	1200	200	60	120	1：1 （25：1）	24/36	3/4	142
Z180	1800	325	70	150	22.5：1	18/24	4/5.5	250
Z250	2500	325	70	150	22.5：1	18/24	5.5/7.5	255
Z350	3500	700	80	150	20：1	18/24	7.5/10	330
Z500	5000	700	80	150	20：1	18/24	10/15	350

注1：表中帶_輸出轉速為出廠標準轉速，可按用戶要求提供其它轉速:12/18/24/30/36/42/48/60（r/min）注2：表中^大轉圈數為出廠標準轉圈數，超出圈數可提供四層計數器，其^大轉圈數為表中轉圈數×10

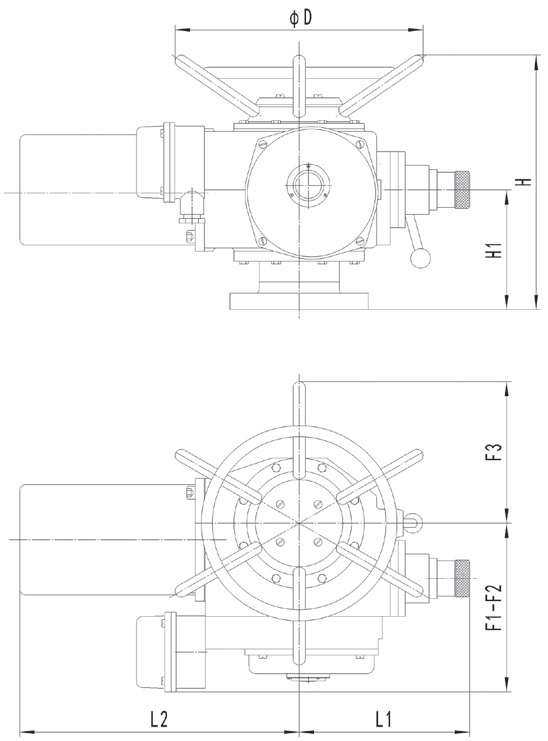

外形及外形尺寸

型號	H	H1	L1	L2	F1	F2	F3	ΦD
Z5	230	95	140	250	215	-	120	170
Z10~Z30	320	130	200	315	255	320	175	350
Z45/Z60	415	195	280	430	275	395	235	470
Z90/Z120	455	195	285	490	310	430	250	500
Z180/Z250	585	250	320	530	360	480	295	320
Z350/Z500	720	280	400	1080	420	445	440	565
